徕卡（Leica）DM4 M光学显微镜是徕卡显微系统公司（Leica Microsystems）推出的一款高端模块化正置显微镜，专为材料科学、工业检测和质量控制等领域设计。其结合了卓越的光学性能、灵活的配置和智能化操作，适用于金相分析、半导体检测、电子元件观察等多种应用场景。

徕卡DM4 M光学显微镜搭配冷热台（温度控制装置）后，可实现材料在特定温度环境下的动态显微观察与分析，广泛应用于材料科学、高分子化学、地质学等领域。

一、材料热行为研究

1.相变与结晶过程观察

冷热台允许精确控制样品温度（如等温或变温条件），结合DM4 M的偏光模式或微分干涉差（DIC）模式，可实时观察金属、合金、高分子材料在加热或冷却过程中的相变行为。

例如：

高分子结晶动力学：监测聚合物球晶的生长速率与形态变化，通过等温结晶实验记录球晶半径随时间的变化，验证结晶速率与温度的关系。

金属相变分析：观察钢的奥氏体化或马氏体转变过程，分析晶界移动与相结构演变。

2.热膨胀与收缩效应

通过冷热台模拟材料的热循环环境，利用DM4 M的高分辨率成像捕捉材料在温度变化下的微观形变（如裂纹扩展、界面分离等），评估热稳定性。

二、典型应用案例

1.高分子材料研究

观察聚丙烯（PP）在等温结晶过程中球晶的生长动态，结合阿伦尼乌斯方程计算结晶活化能。

分析热塑性塑料在熔融-冷却循环中的形态稳定性，优化注塑工艺参数。

2.金属热处理分析

研究铝合金固溶处理时的析出相分布，评估热处理工艺对力学性能的影响。

3.电子元件可靠性测试

模拟芯片封装材料在高温工作环境下的分层或空洞形成过程，提升产品耐久性设计。

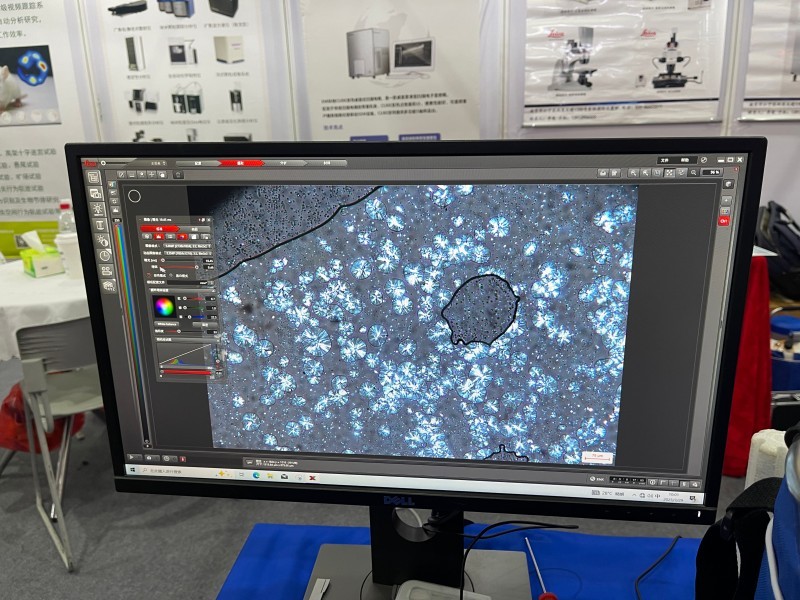

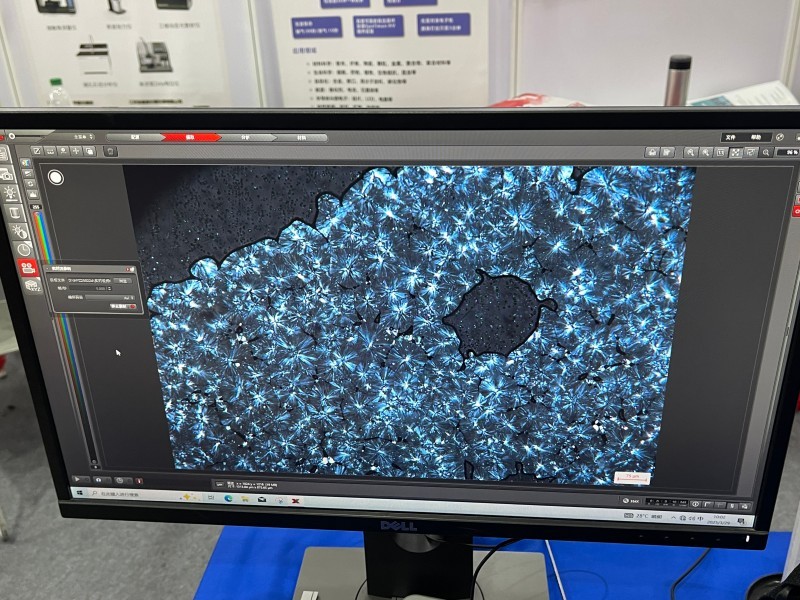

以下为升降温过程中，样品升温熔融→降温结晶的相变过程实测记录。

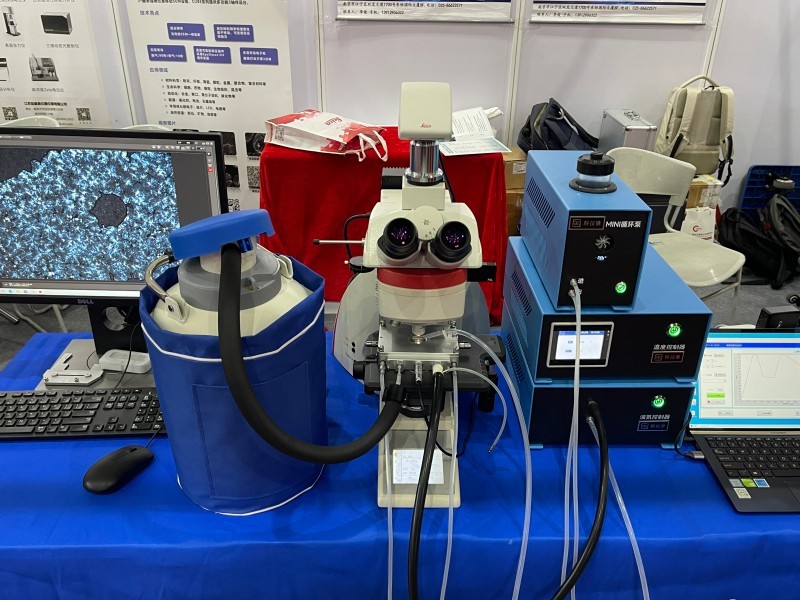

液氮冷热台支持与各类显微镜（Leica、Olympus、Nikon、Zeiss等）、光谱仪（红外光谱仪、拉曼光谱仪、荧光光谱仪等）等光学仪器设备联用，进行变温光学观察及测试。

液氮冷热台可在-190℃~600℃的温度范围内进行控温，实现样品在开放式/气密/真空环境下，反/透射的原位变温光学观察及相关测试。

产品特点：

1）控温范围：-190℃~600℃

2）温度稳定性：±0.1℃

3）升降温速率：0.1~50℃/min

4）支持反射 / 透射光路

5）上位机软件控制

6）可按需定制

气密腔室↑ 可按需升级为 可抽真空腔室↓

技术参数表
